Titel Dateigröße Dateierweiterung Herunterladen
DWG Dateien (F33 System) 35307kb zip

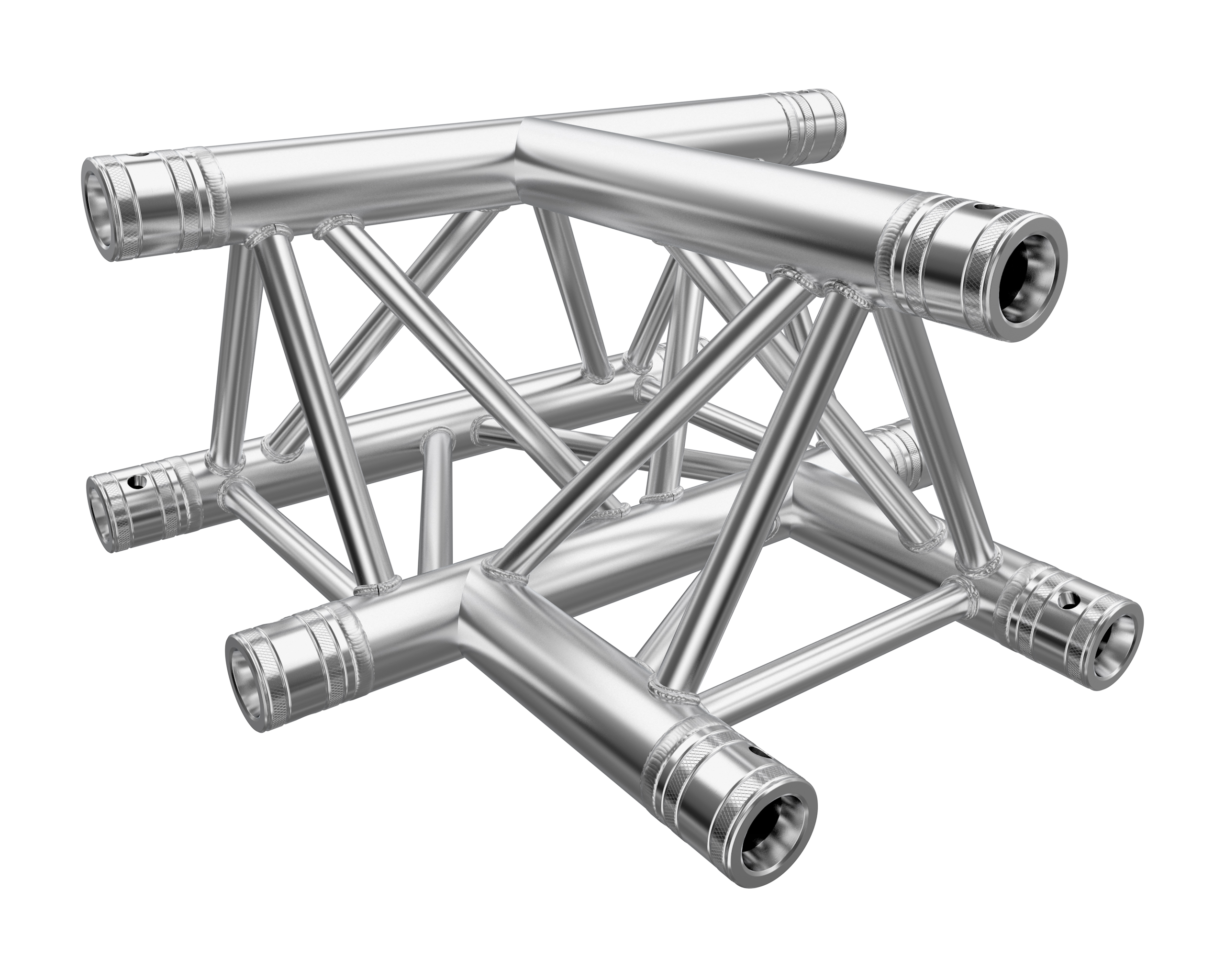

Allgemein

Farbe: Aluminium
TÜV-Zertifikat: Nein
Material: Al EN AW-6082 T6

Technische Daten

Anzahl Punkte: 3-Punkt
Kantenmaß: 29 cm
System: F33
Typ: Ecke

Hauptrohr

Durchmesser Hauptrohr: 50 mm
Wandstärke Hauptrohr: 2 mm

Brace

Durchmesser Brace: 20 mm
Wandstärke Brace: 2 mm

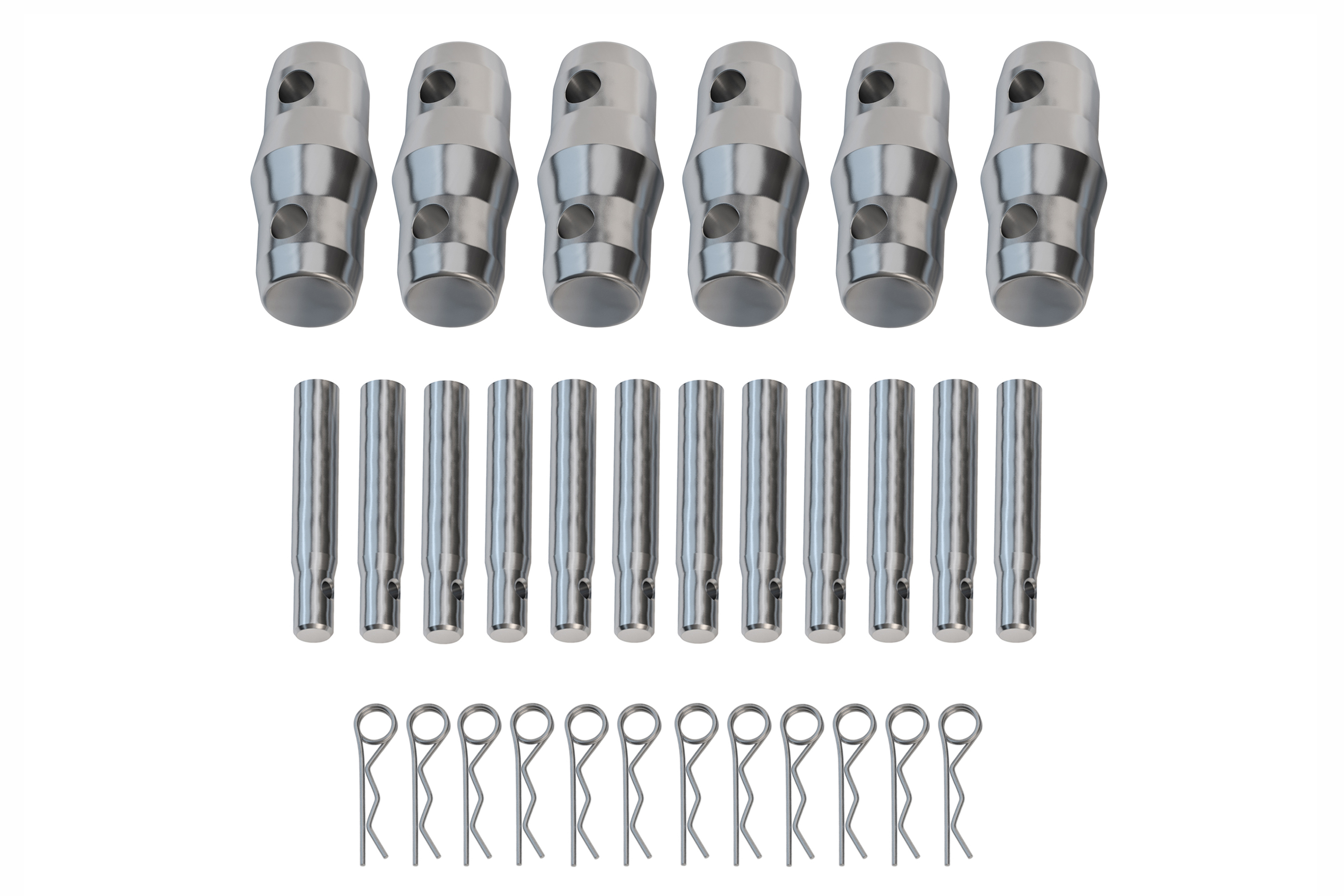

Hardware

Gewicht: 6 kg
Maße (L/B/H): 290 x 500 x 500 mm

Versanddaten

Länge: 500 mm
Breite: 500 mm
Höhe: 300 mm
Gewicht: 7.2 kg
VPE: 1
