Titel Dateigröße Dateierweiterung Herunterladen
Technisches Datenblatt (Englisch) 797kb pdf
Technisches Datenblatt (Deutsch) 800kb pdf
TÜV Zertifikat 621kb pdf
DWG Dateien (F33 System) 35307kb zip
Statische Berechnung (Deutsch / Englisch) 3996kb pdf

Allgemein

Farbe: Aluminium
TÜV-Zertifikat: Ja
Material: Al EN AW-6082 T6

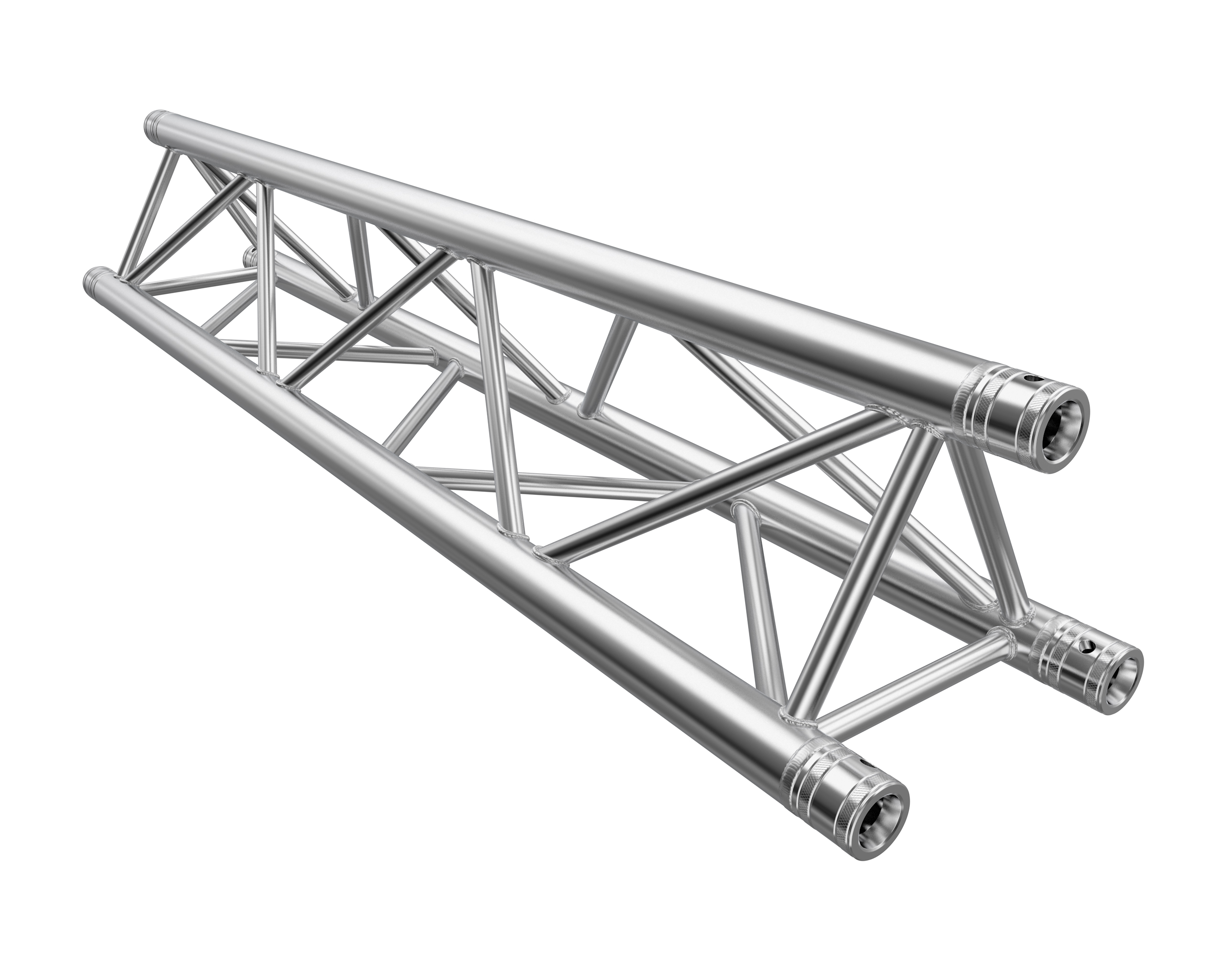

Technische Daten

Anzahl Punkte: 3-Punkt
Kantenmaß: 29 cm
System: F33
Typ: Gerade
Traversenlänge: 150 cm

Hauptrohr

Durchmesser Hauptrohr: 50 mm
Wandstärke Hauptrohr: 2 mm

Brace

Durchmesser Brace: 20 mm
Wandstärke Brace: 2 mm

Hardware

Gewicht: 7,50 kg
Maße (L/B/H): 1500 x 290 x 290 mm

Versanddaten

Länge: 1500 mm
Breite: 300 mm
Höhe: 300 mm
Gewicht: 8.26 kg
VPE: 1
