Titel Dateigröße Dateierweiterung Herunterladen
Statische Berechnung (Deutsch) 645kb pdf

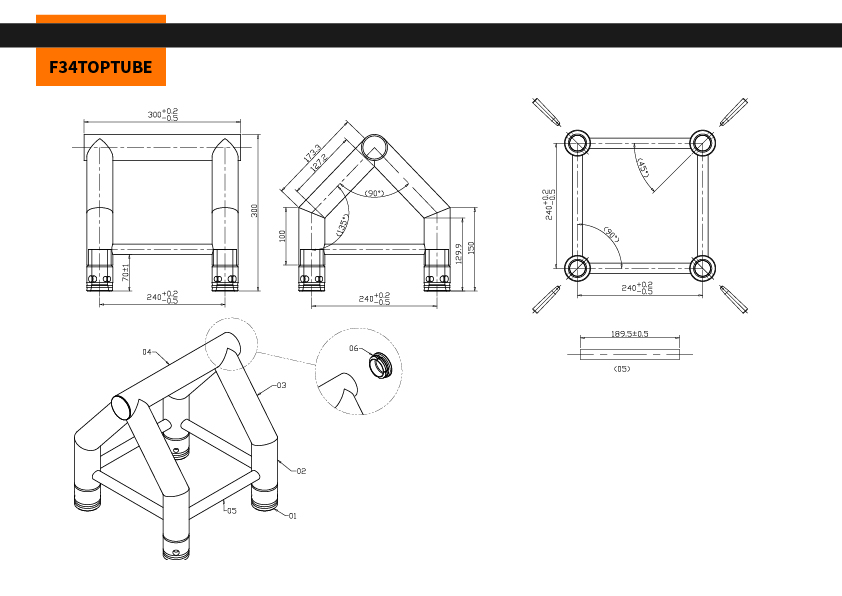

Technische Zeichnung 528kb pdf

Allgemein

Farbe: Aluminium
TÜV-Zertifikat: Nein
Material: EN AW 6082 T6

Technische Daten

Anzahl Punkte: 4-Punkt
Kantenmaß: 29 cm
System: F34
Typ: Sonderteil

Hauptrohr

Durchmesser Hauptrohr: 50 mm
Wandstärke Hauptrohr: 3 mm

Brace

Durchmesser Brace: 20 mm
Wandstärke Brace: 2 mm

Hardware

Maße (L/B/H): 290 x 290 x 290 mm

Versanddaten

Länge: 300 mm
Breite: 300 mm
Höhe: 300 mm
Gewicht: 2.66 kg
VPE: 2
