Titel Dateigröße Dateierweiterung Herunterladen
DWG Dateien (F34PL System) 23978kb zip
Technisches Datenblatt (Deutsch) 804kb pdf
Technisches Datenblatt (Englisch) 801kb pdf
Statische Berechnung (Deutsch / Englisch) 3954kb pdf
TÜV Zertifikat 626kb pdf

Allgemein

Farbe: Schwarz
TÜV-Zertifikat: Nein
Material: Al EN AW-6082 T6

Technische Daten

Anzahl Punkte: 4-Punkt
Kantenmaß: 29 cm

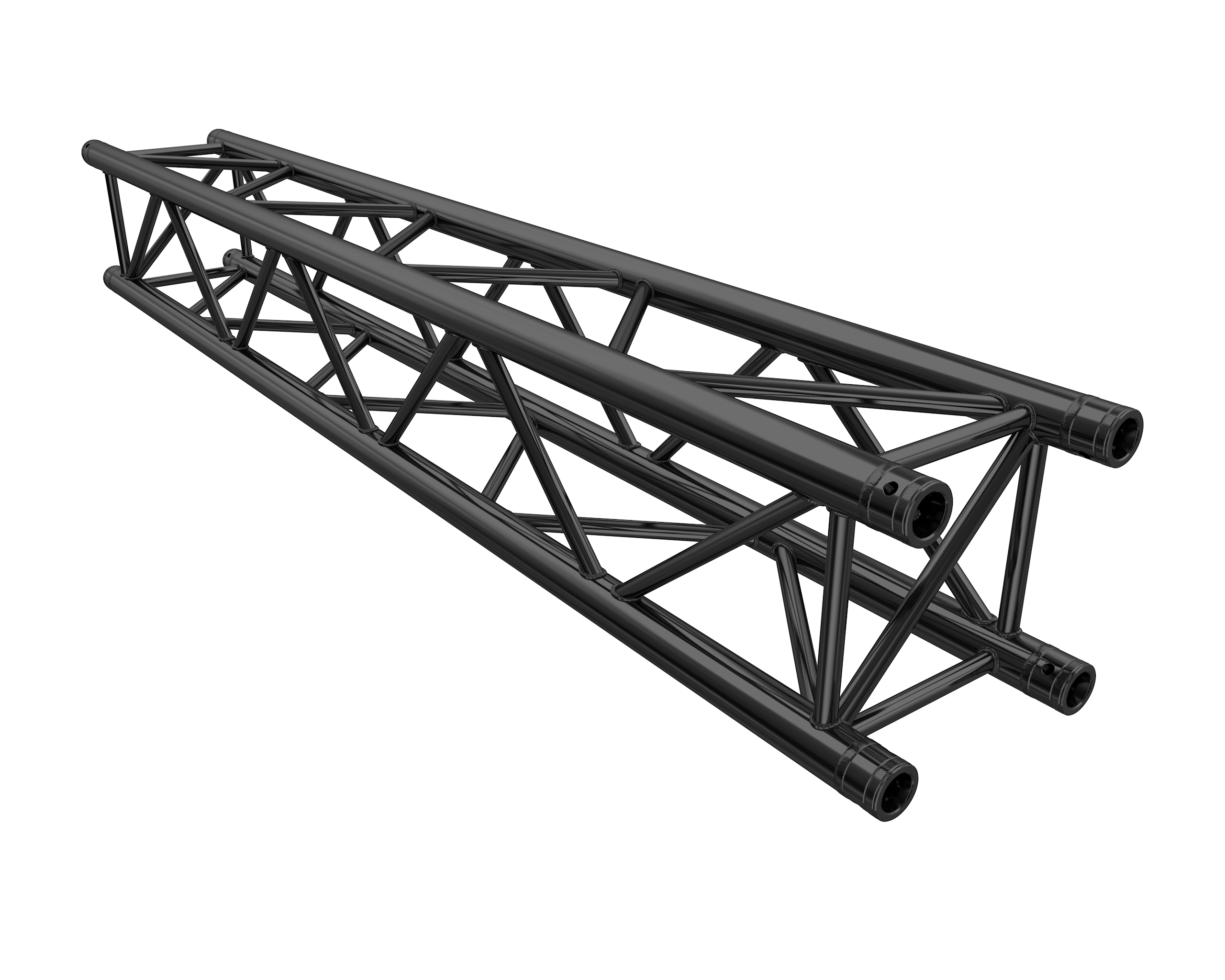

System: F34PL
Typ: Gerade
Traversenlänge: 200 cm

Hauptrohr

Durchmesser Hauptrohr: 48 mm
Wandstärke Hauptrohr: 3 mm

Brace

Durchmesser Brace: 16 mm
Wandstärke Brace: 2 mm

Hardware

Gewicht: 12 kg
Maße (L/B/H): 2000 x 290 x 290 mm

Versanddaten

Länge: 2000 mm
Breite: 300 mm
Höhe: 300 mm
Gewicht: 15.8 kg
VPE: 1
