Titel Dateigröße Dateierweiterung Herunterladen
Statische Berechnung (Deutsch / Englisch) 4053kb pdf
Technisches Datenblatt (Deutsch) 808kb pdf
TÜV Zertifikat 606kb pdf
DWG Dateien (F23 System) 25513kb zip
Technisches Datenblatt (Englisch) 805kb pdf

Allgemein

Farbe: Aluminium
TÜV-Zertifikat: Ja
Material: Al EN AW-6061 T6

Technische Daten

Anzahl Punkte: 3-Punkt
Kantenmaß: 22 cm

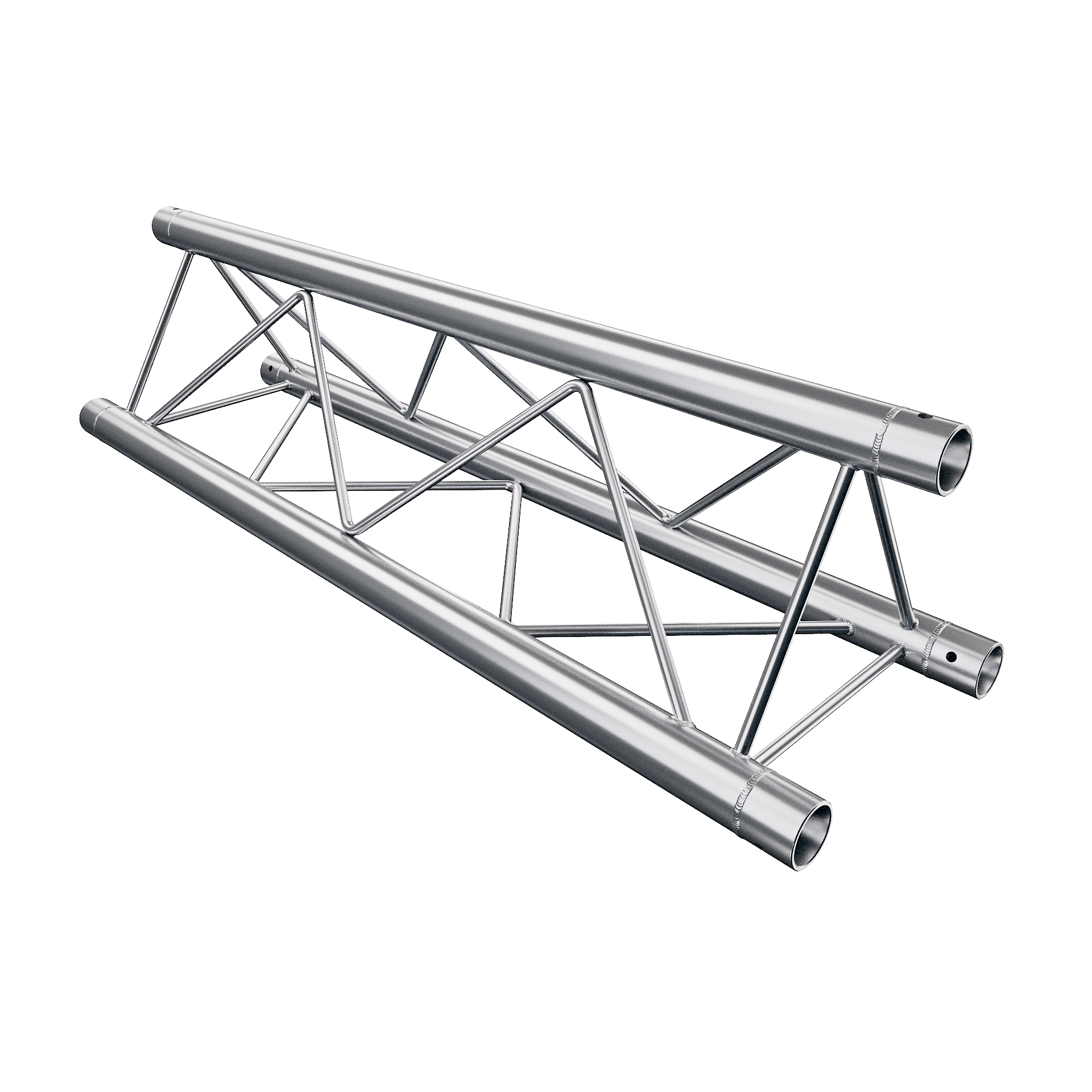

System: F23
Typ: Gerade
Traversenlänge: 350 cm

Hauptrohr

Durchmesser Hauptrohr: 35 mm
Wandstärke Hauptrohr: 1,60 mm

Brace

Durchmesser Brace: 8 mm

Hardware

Gewicht: 9,50 kg
Maße (L/B/H): 3500 x 220 x 220 mm

Versanddaten

Länge: 3500 mm
Breite: 220 mm
Höhe: 220 mm
Gewicht: 9.3 kg
VPE: 1

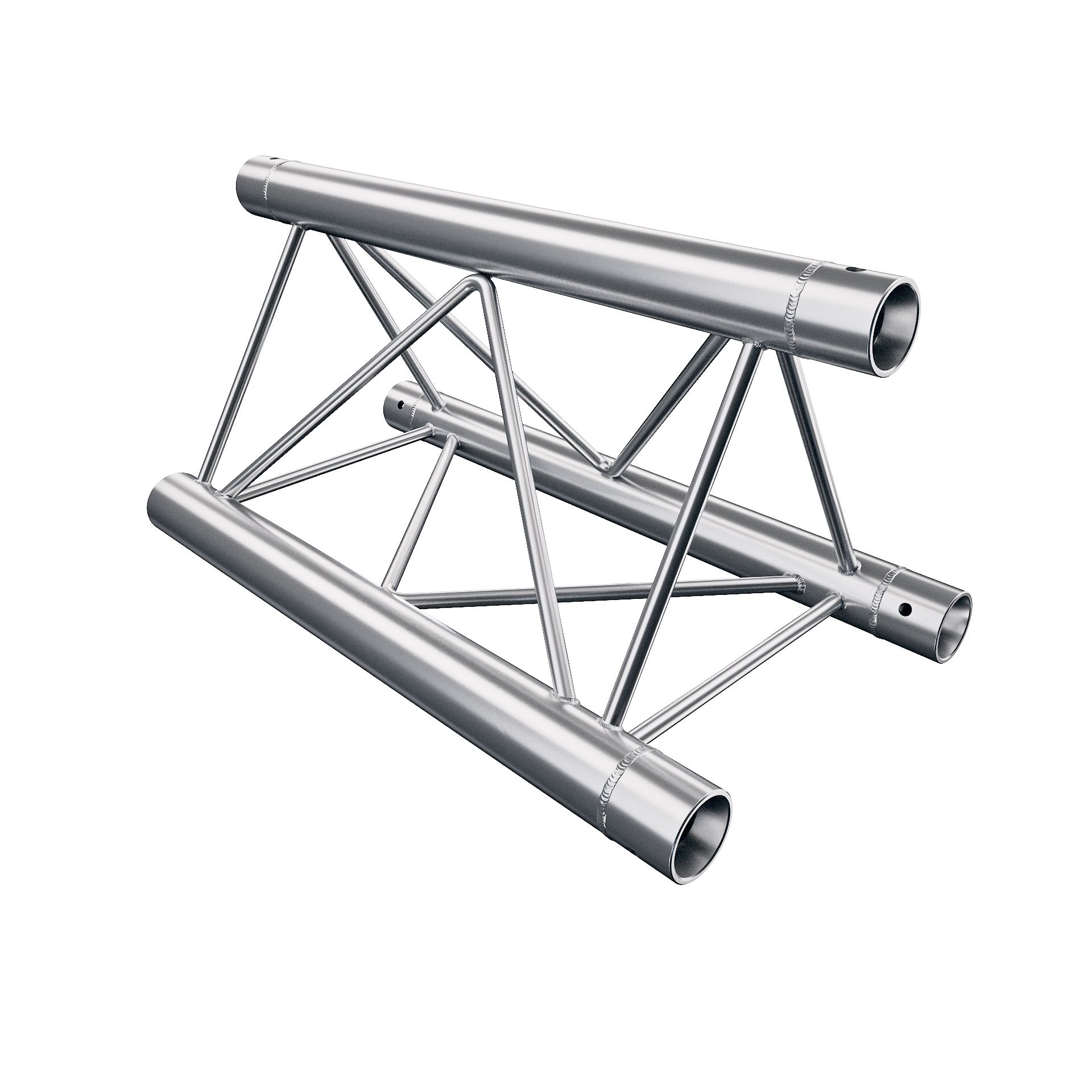

Gerade

slide 7 to 10 of 9

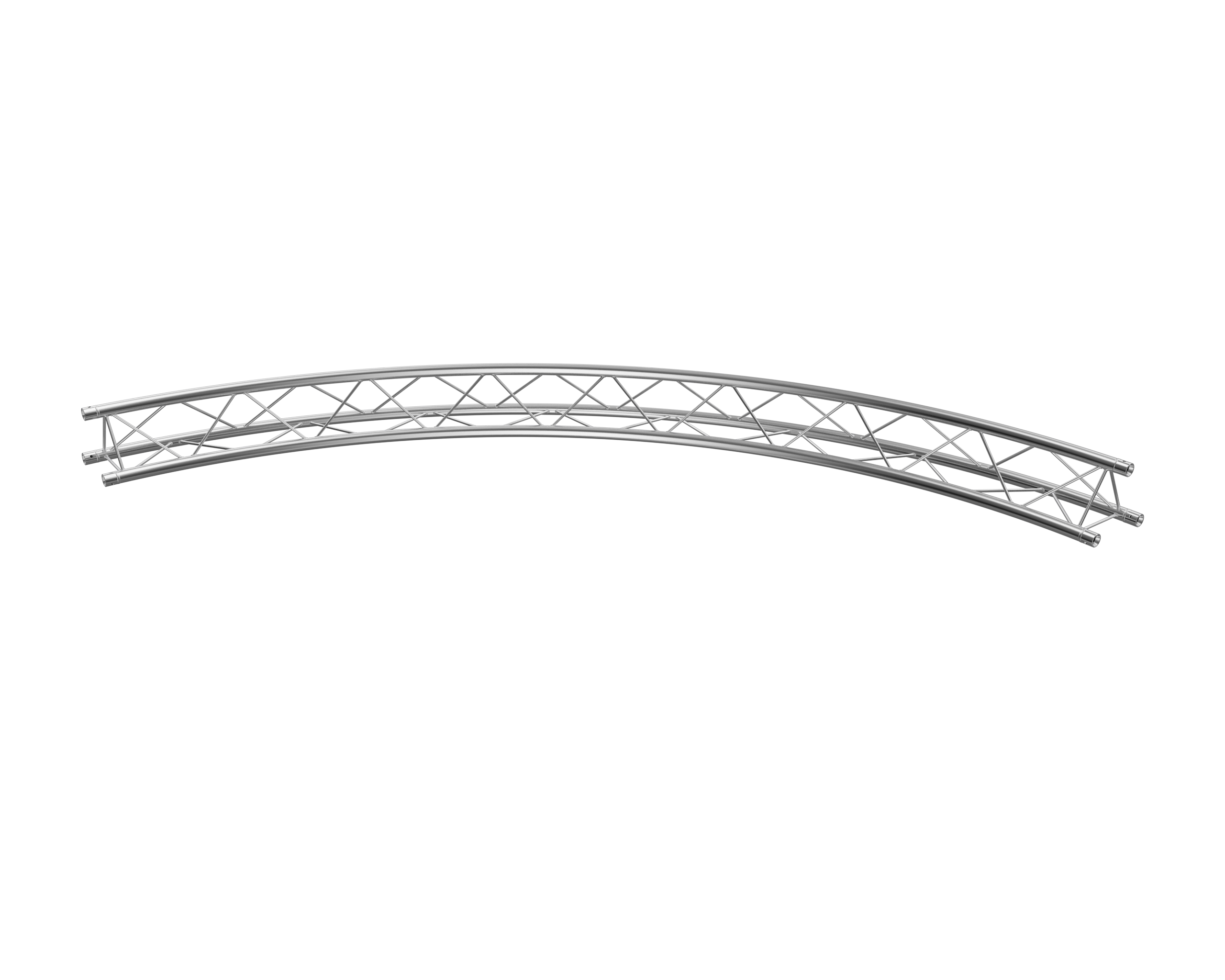

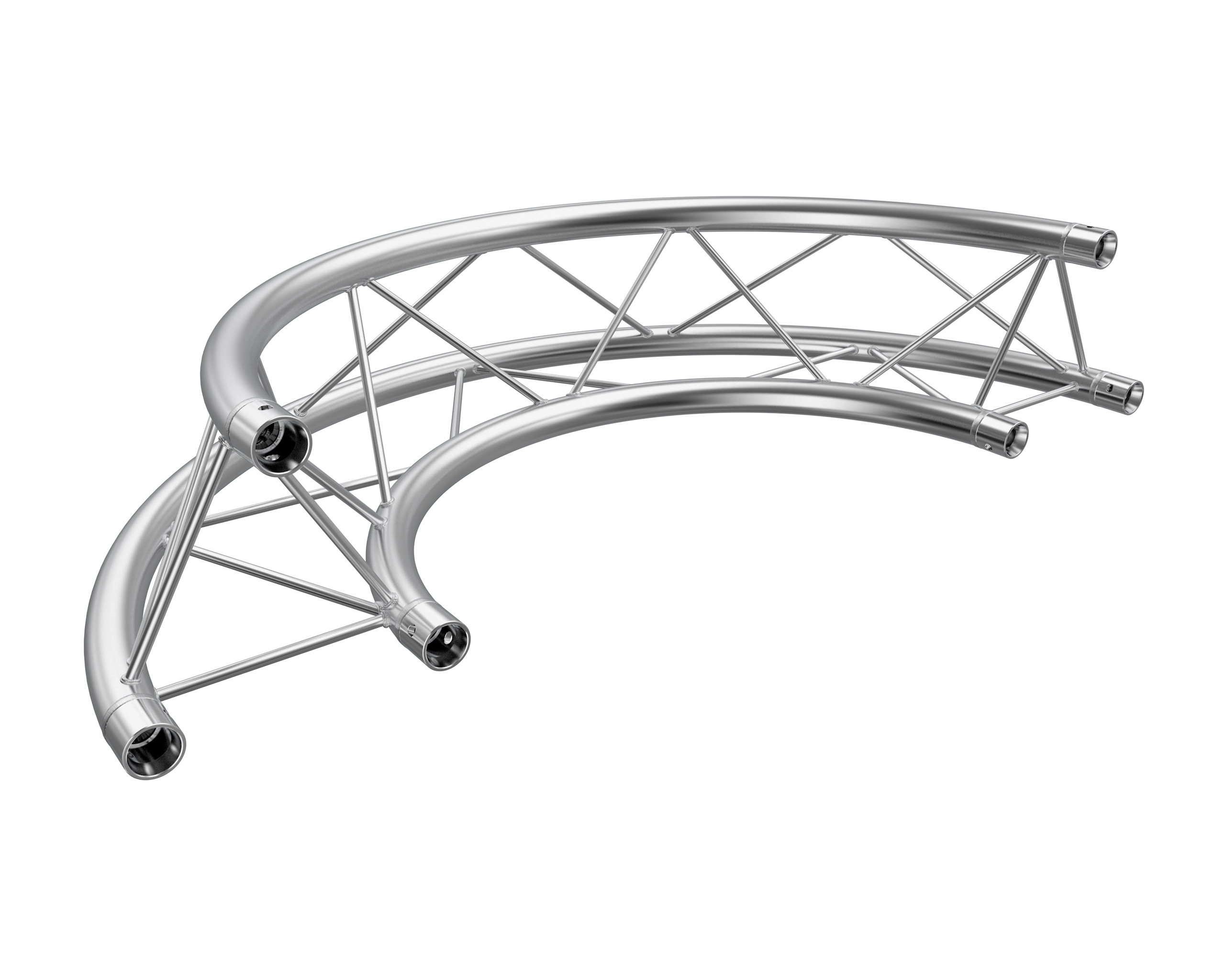

Kreis

slide 7 to 10 of 9

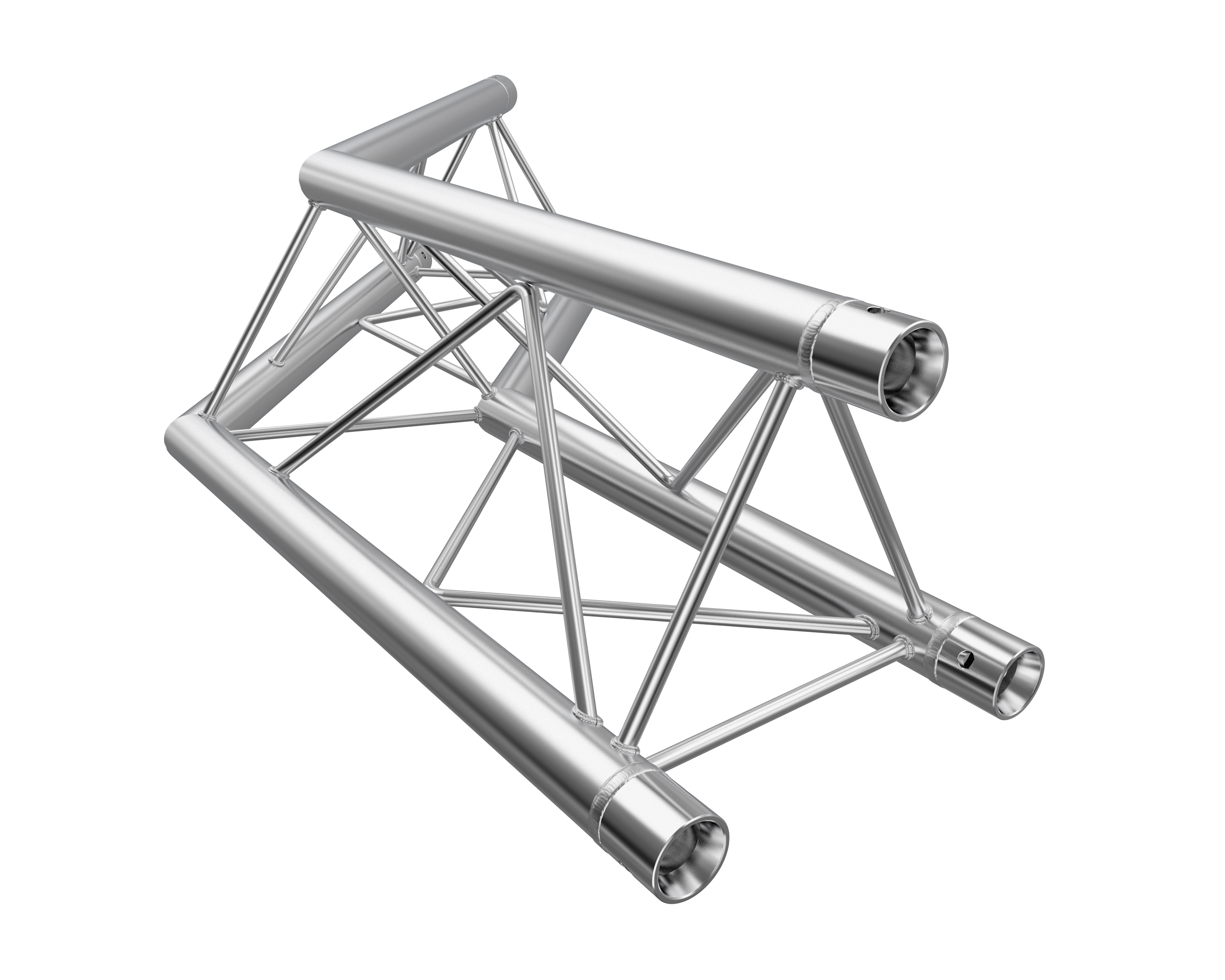

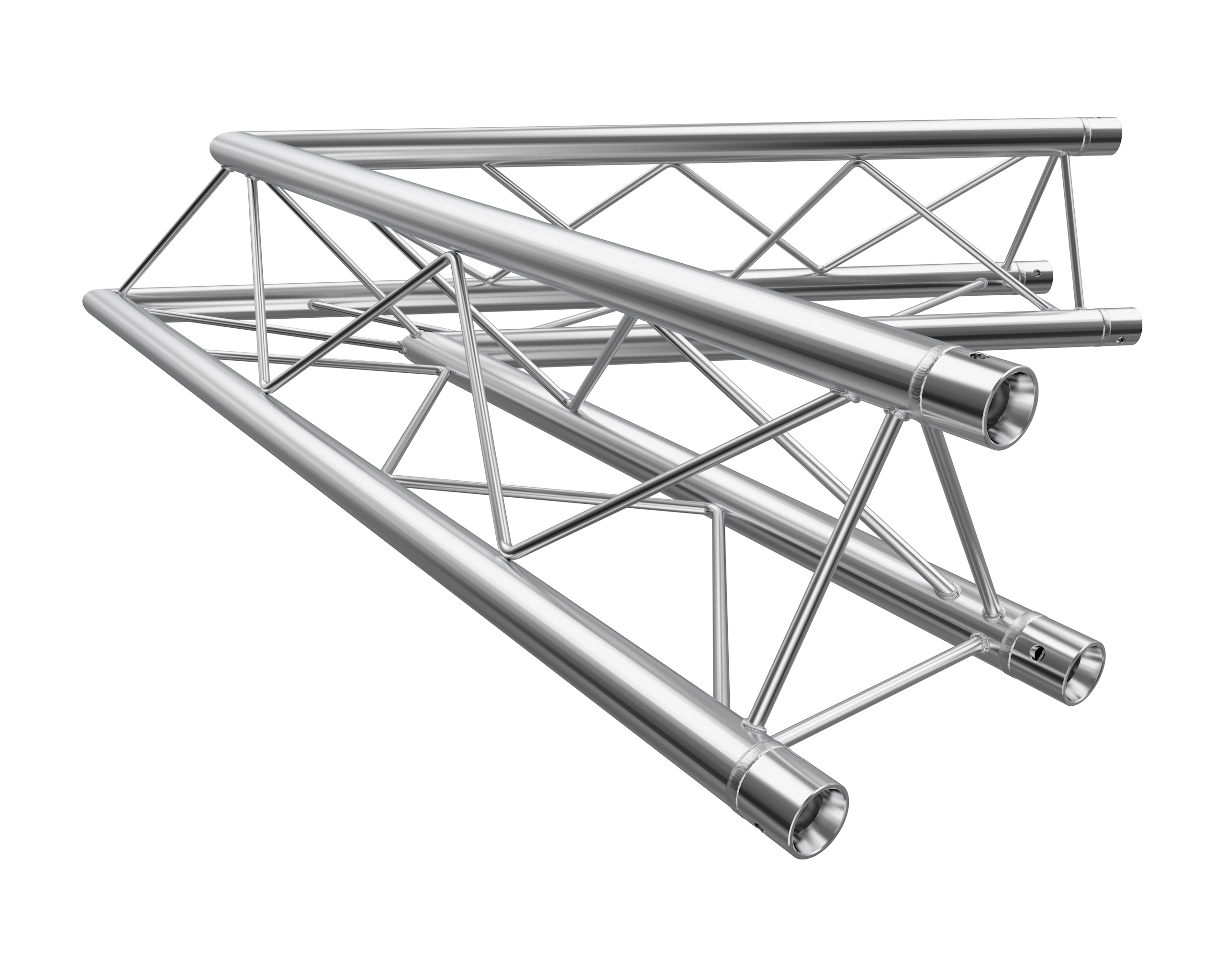

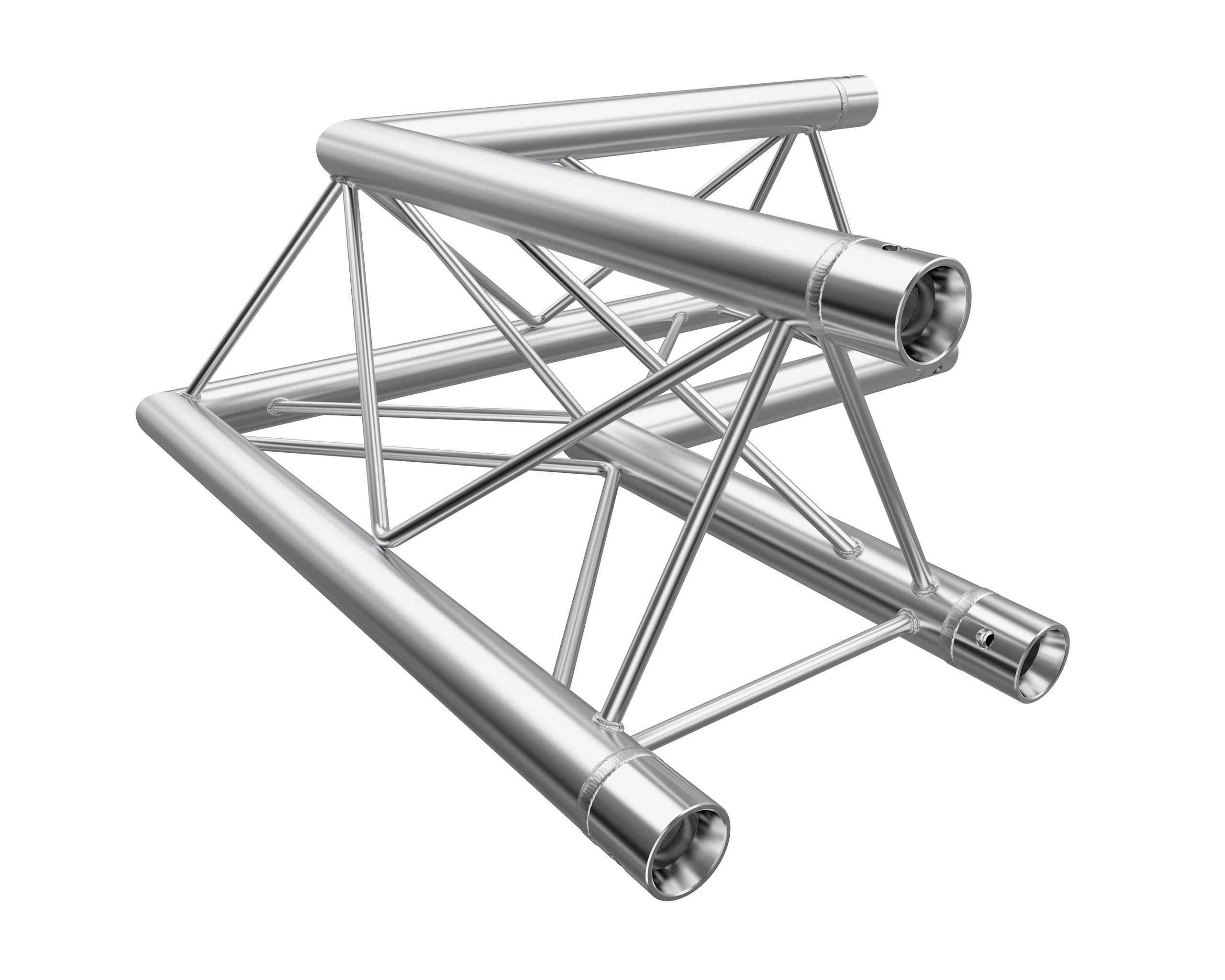

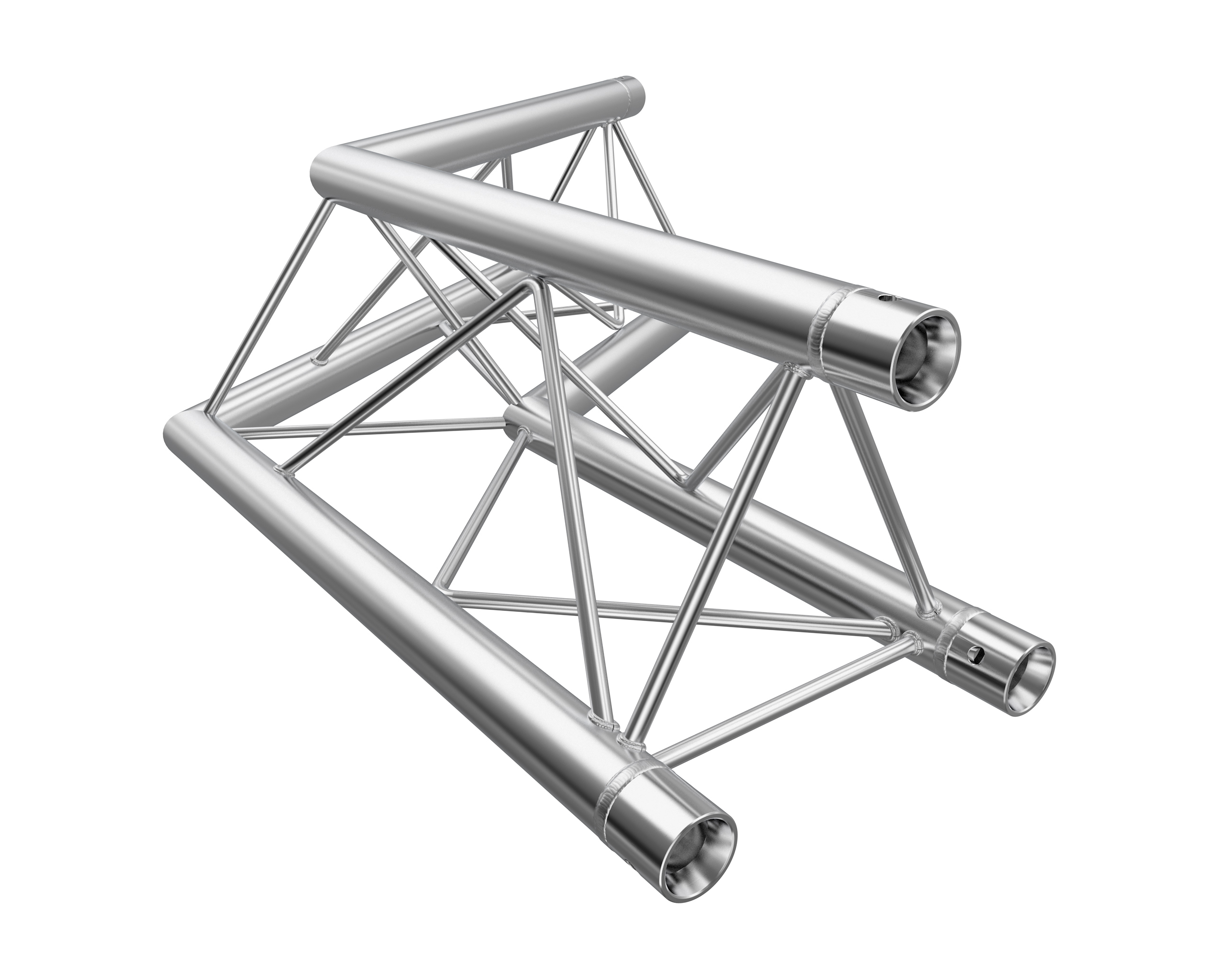

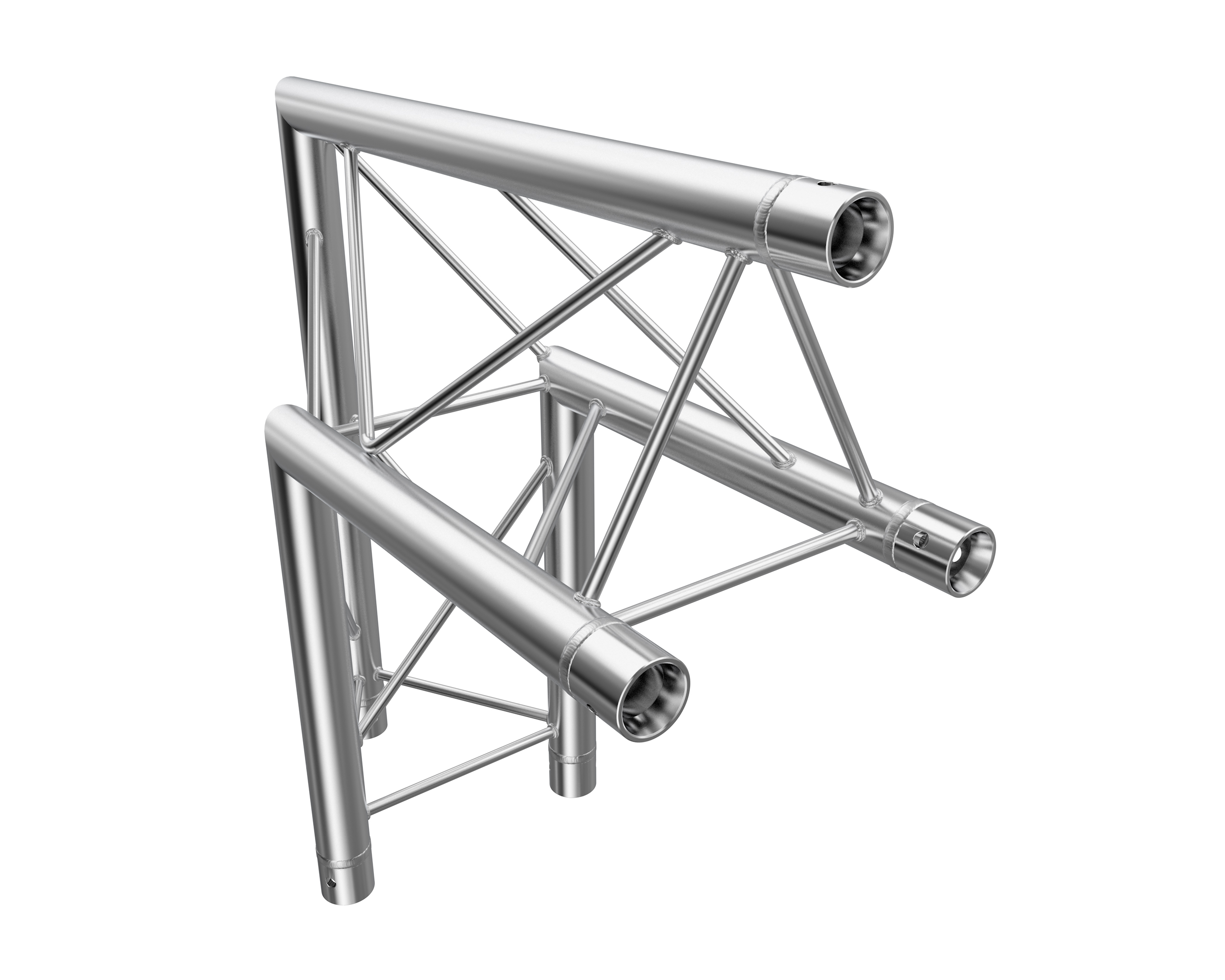

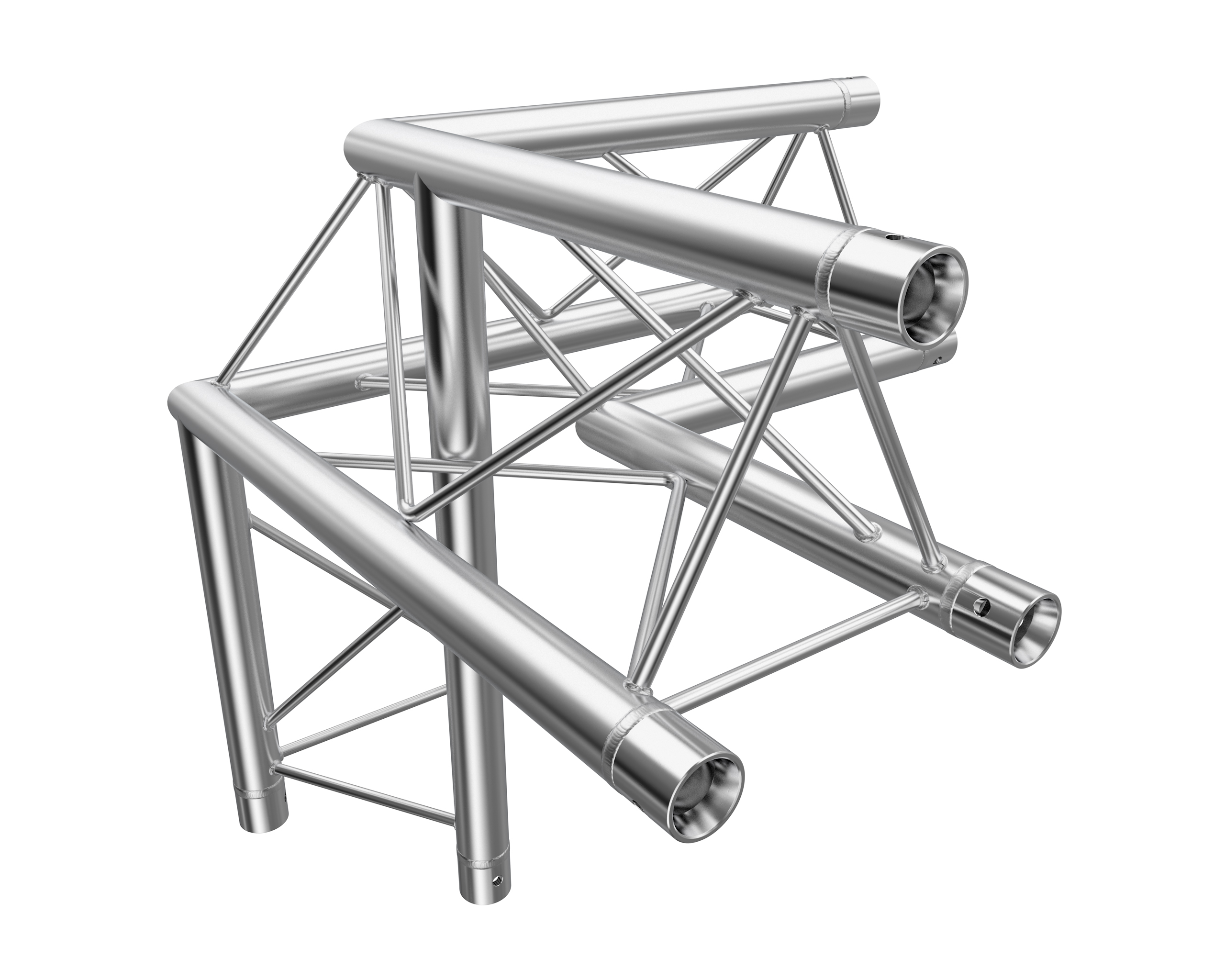

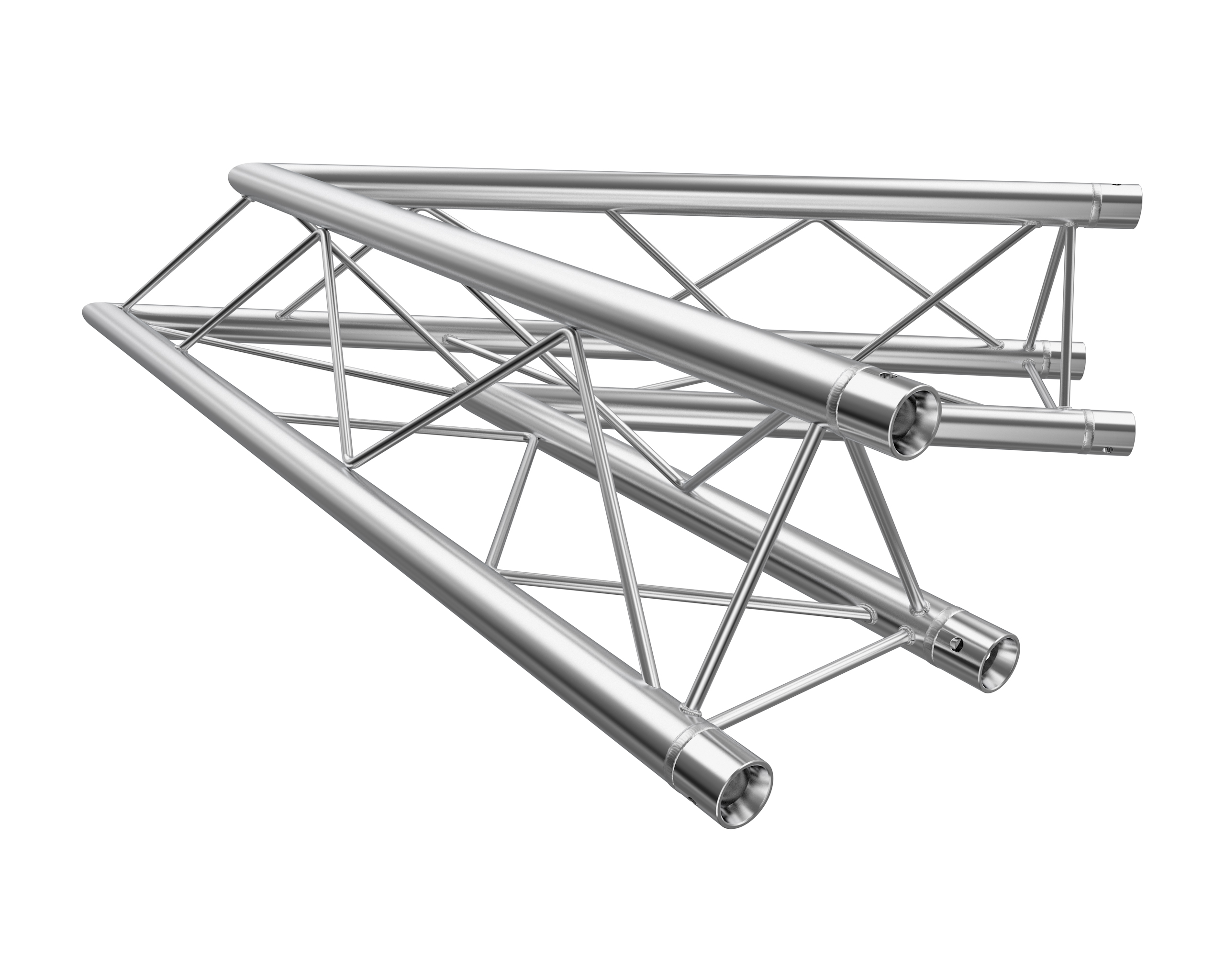

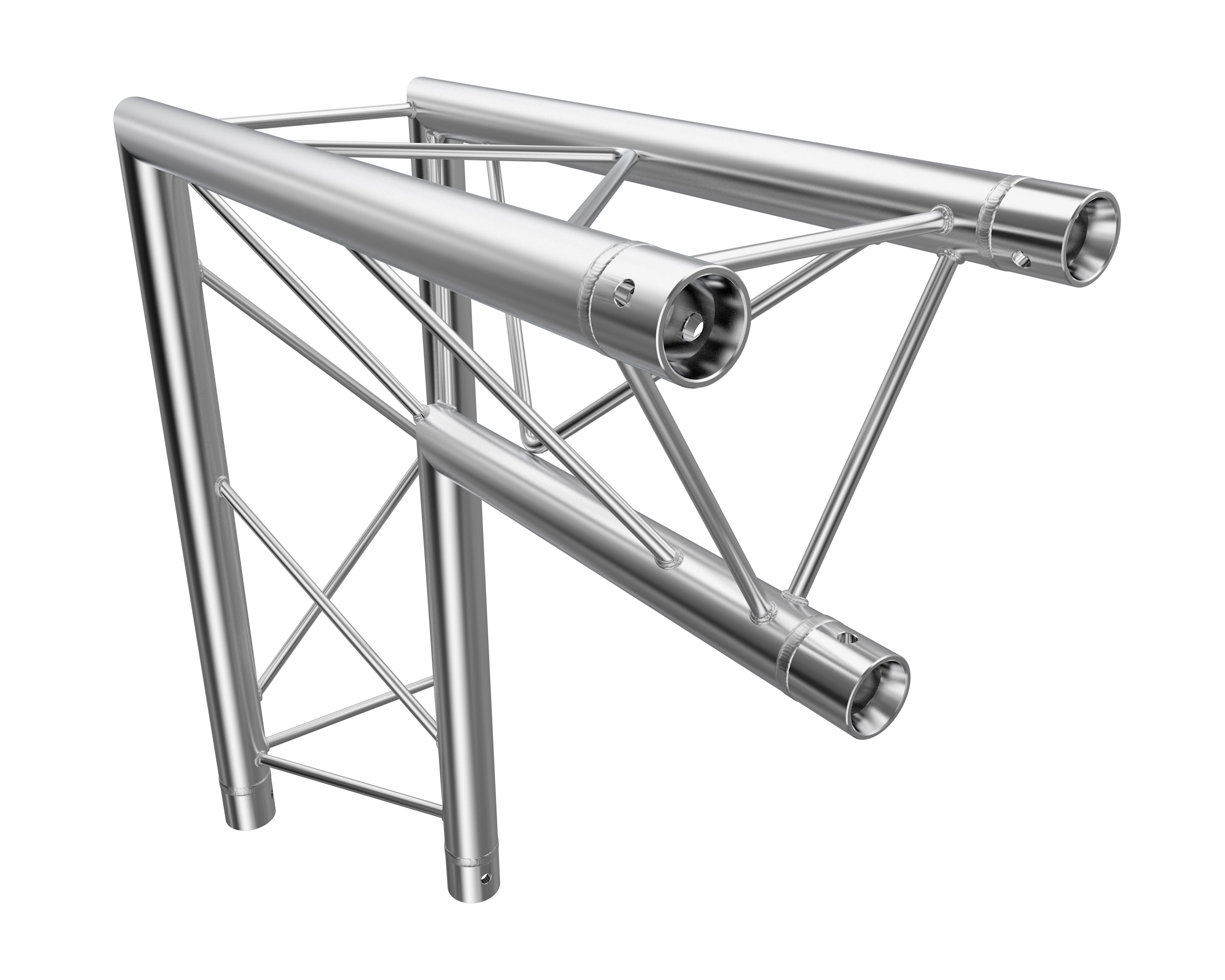

Ecke
